Abbaye Saint-Michel de Cuxa — tribune-jubé
Abbaye Saint-Michel de Cuxa / équipe de recherche France —
Contexte
Projet présenté sous forme éditoriale. Des détails complémentaires peuvent être ajoutés dans le corps Markdown.
Enjeu d’observation
Documenter et restituer un ensemble sculpté médiéval fragmentaire afin de soutenir l’analyse, les hypothèses d’assemblage et la reproduction matérielle.
Solution Mercurio
Numérisation 3D multi-phases des fragments, chaîne de traitement automatisée, restitutions infographiques, impressions 3D (1:1 et 1:10) et plateforme web dédiée aux hypothèses de placement.
Technologies
- photogrammétrie
- infographie 3D
- impression 3D
- plateforme web d’anastylose
Résultat livré
Un flux complet de la donnée 3D à l’outil de recherche, permettant d’articuler étude scientifique, anastylose numérique et valorisation patrimoniale.
Abbaye Saint-Michel de Cuxa : numériser, comprendre et restituer les fragments d’un monument disparu.

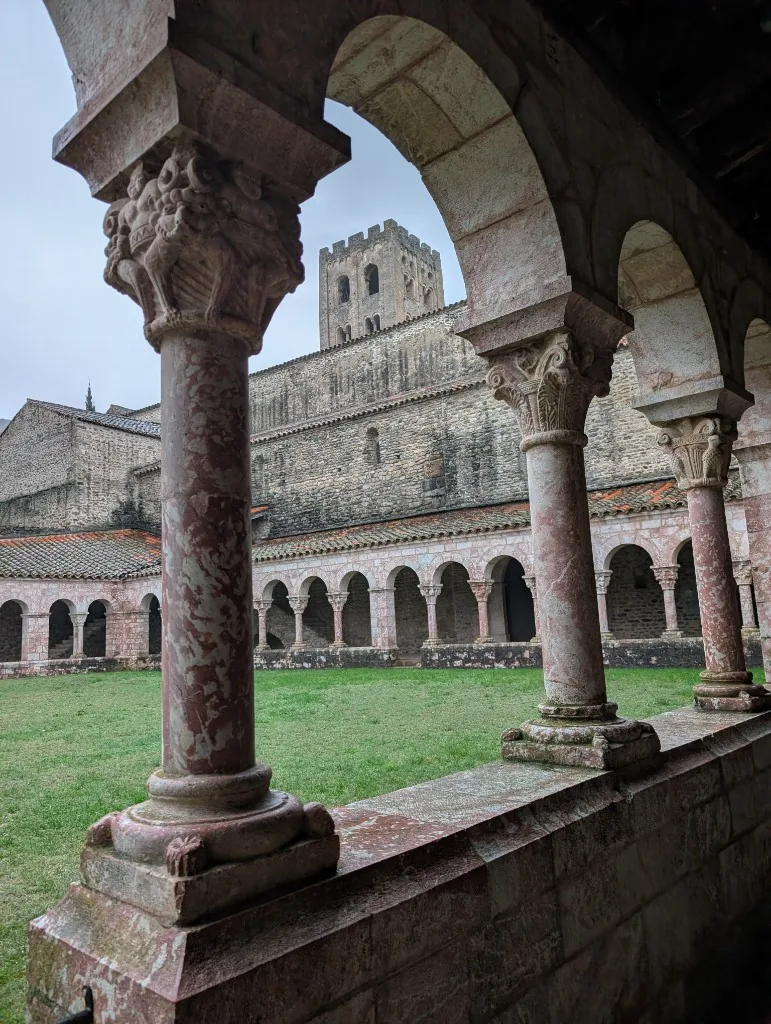

À l’abbaye Saint-Michel de Cuxa, Mercurio Imaging a accompagné un travail de recherche et de restitution autour de la tribune-jubé, un ensemble sculpté médiéval aujourd’hui fragmentaire. La mission s’est déroulée en deux temps : d’abord sur une arche partiellement conservée, puis sur un corpus beaucoup plus large de fragments issus de la façade de la tribune.
La première phase a porté sur dix claveaux d’une arche dont les blocs originaux avaient été retaillés en pavés. Chaque élément conservé a été numérisé en 3D afin d’en documenter précisément la géométrie actuelle. À partir de ces données, un travail d’infographie 3D a permis de reconstituer les volumes manquants et de proposer une restitution cohérente des blocs dans leur état d’origine.

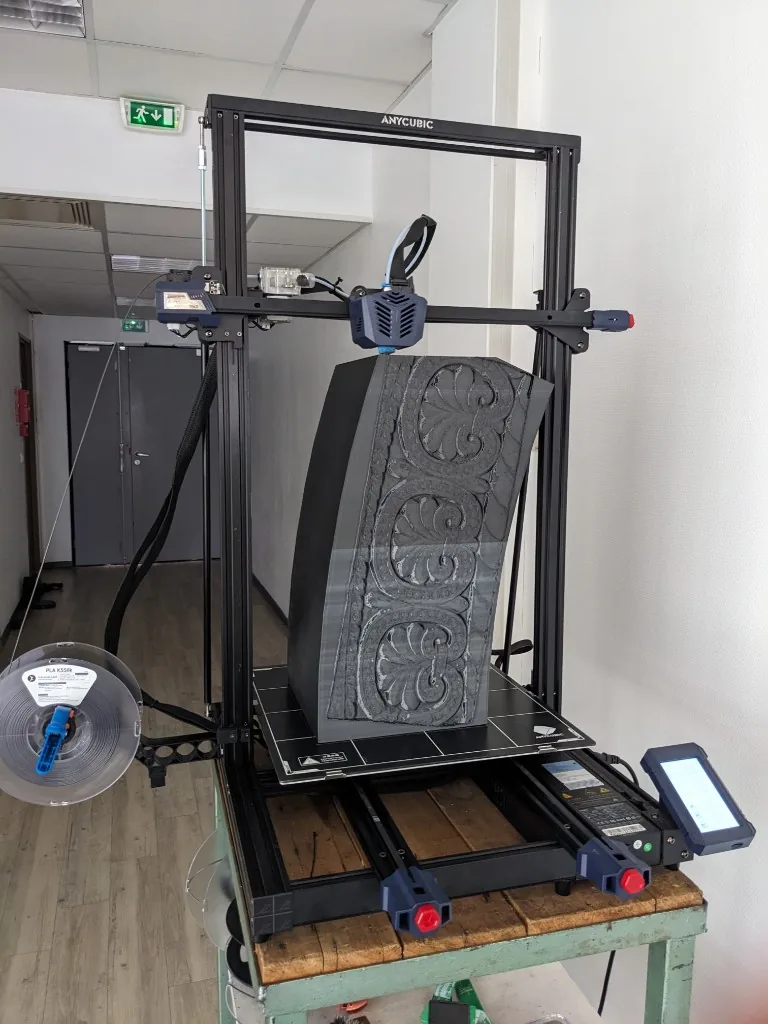

L’objectif n’était pas seulement documentaire. Les volumes restitués ont ensuite été imprimés en 3D à l’échelle 1:1 afin de servir de référence physique pour un tailleur de pierre. Ces modèles grandeur nature ont ainsi permis de passer de la donnée numérique à un support concret, directement exploitable pour la reproduction de l’arche originale.

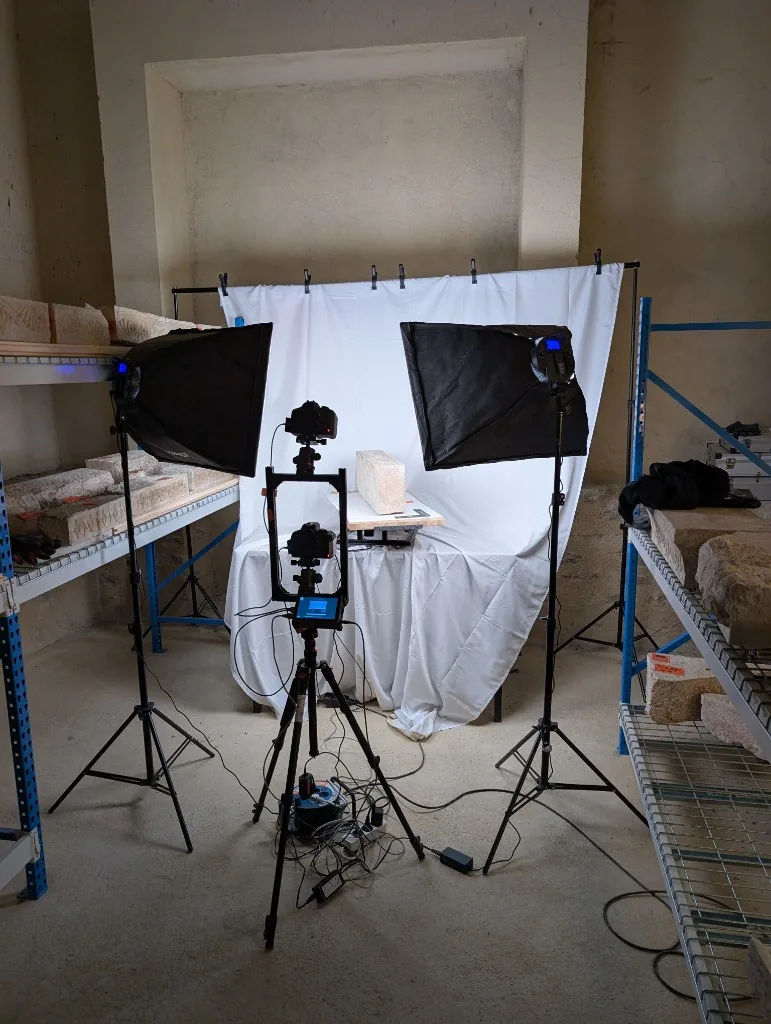

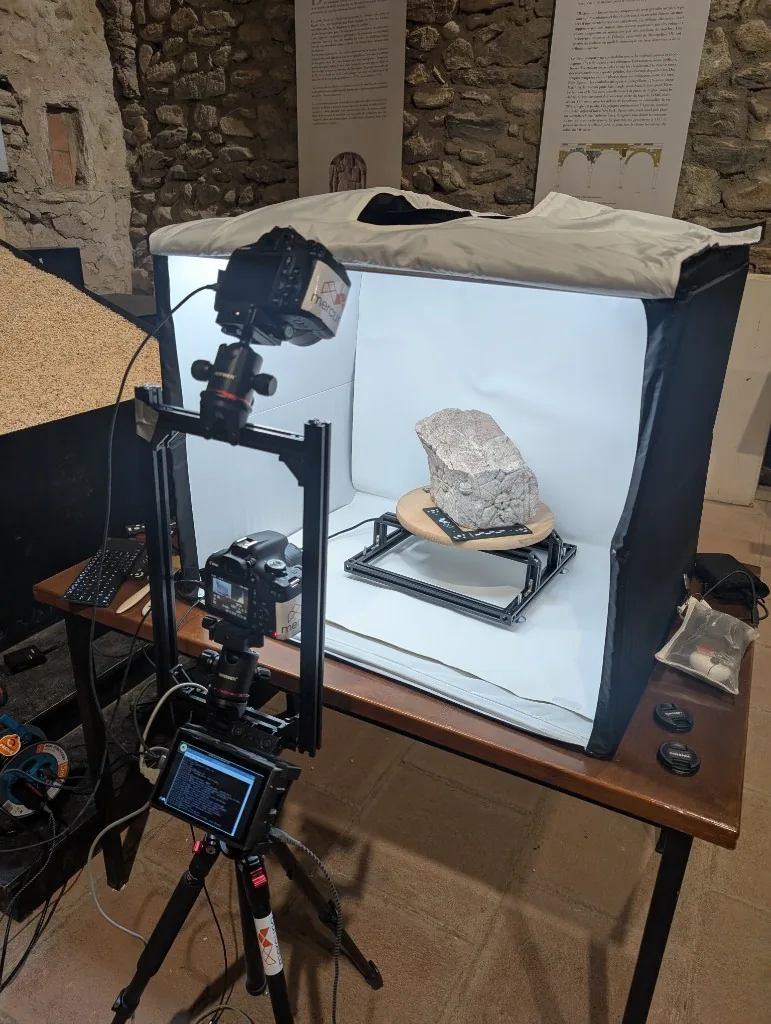

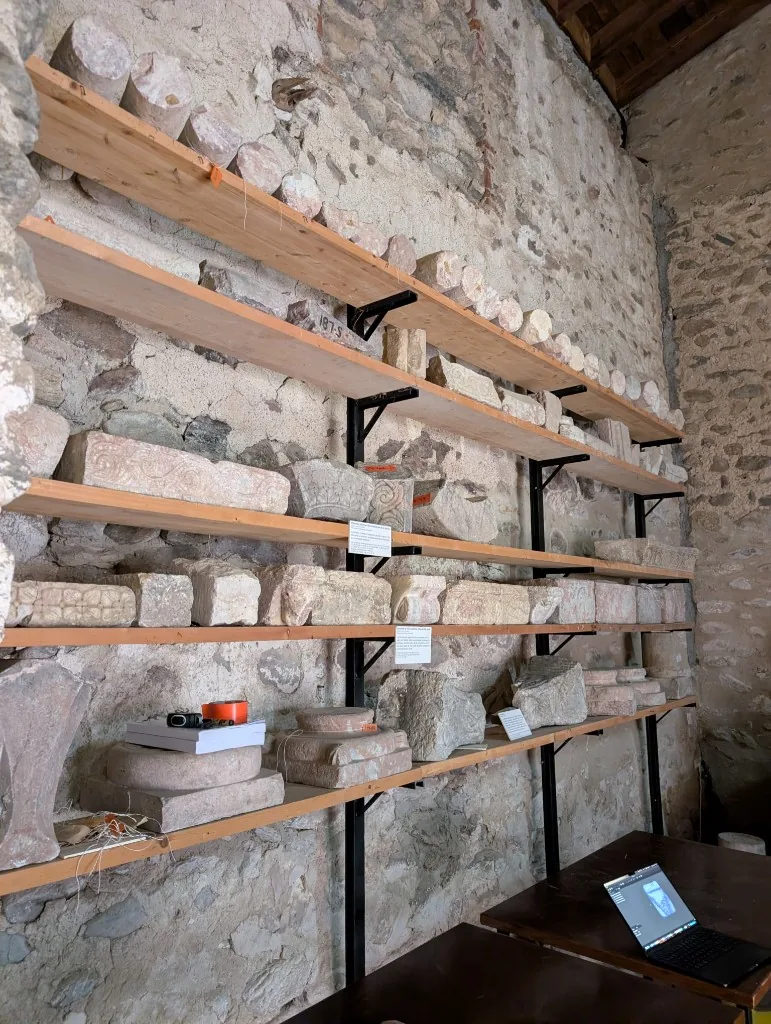

La seconde phase a élargi l’approche à l’ensemble de la façade de la tribune-jubé. En deux jours, 180 fragments supplémentaires ont été numérisés par photogrammétrie. Face à ce volume de données, Mercurio Imaging a mis en place une chaîne de traitement automatisée, permettant de produire rapidement des modèles 3D exploitables par les chercheurs.
Pour accompagner le travail d’étude, une plateforme web spécifique a été développée. Elle permet aux experts de manipuler les fragments, de formuler des hypothèses de placement et de travailler à l’anastylose numérique de la façade. Les blocs ont également été imprimés à l’échelle 1:10 afin d’offrir un support matériel complémentaire, plus maniable, pour tester les hypothèses d’assemblage.
Enfin, les hypothèses de recherche ont été traduites en infographies 3D, afin de visualiser les restitutions possibles de la tribune-jubé et de rendre lisible un objet patrimonial complexe, aujourd’hui dispersé et incomplet.
Cette mission illustre l’approche de Mercurio Imaging : produire des données 3D précises, les transformer en outils d’analyse, puis les rendre exploitables à la fois pour la recherche, la restitution matérielle et la valorisation patrimoniale.
